三分钟搞懂，iPhone 12发布后的设计尺寸调整

前言

距离iPhone 12系列发售已经有段时间。

之所以没第一时间撰文，是因为 iPhone 12 mini 和 iPhone 12 Pro Max 要在11月13日才正式发售。

而在此之前，即便是Apple线下店也没有样机。

保险起见，我等接触到 Mini 和 Max 真机后，开始着手撰文。

一周前完成了文字部分，本周终于完成了几十张配图，这才和大家见面。

为了方便新同学更好的了解本文内容，我会简单提及一些关于适配的必要信息。

并附上往期内容的链接，方便延展翻阅。

本文约3200字，分以下六个部分：

基本参数

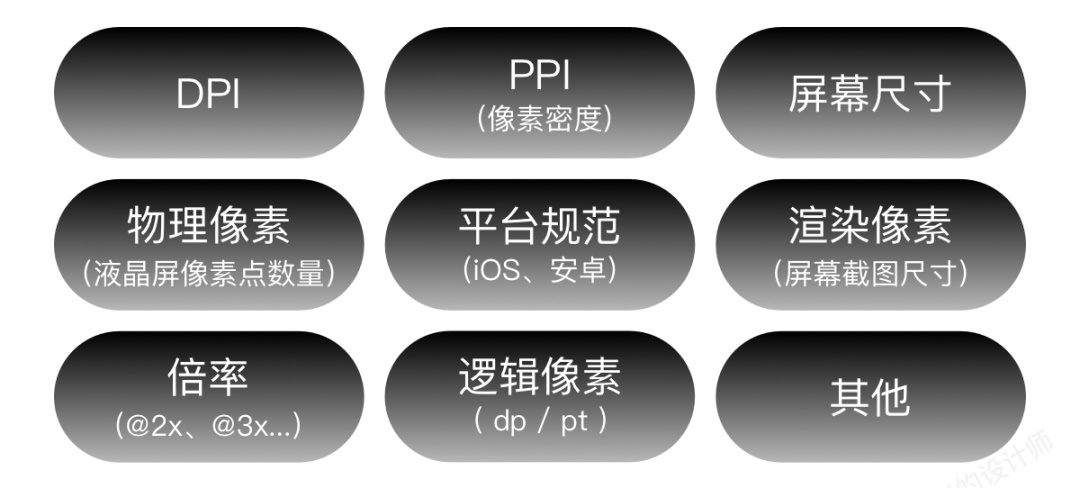

在网络上搜索手机界面适配的相关内容。常会看到文中提及以下几个参数：比如屏幕分辨率（物理分辨率）、屏幕尺寸、PPI数值...

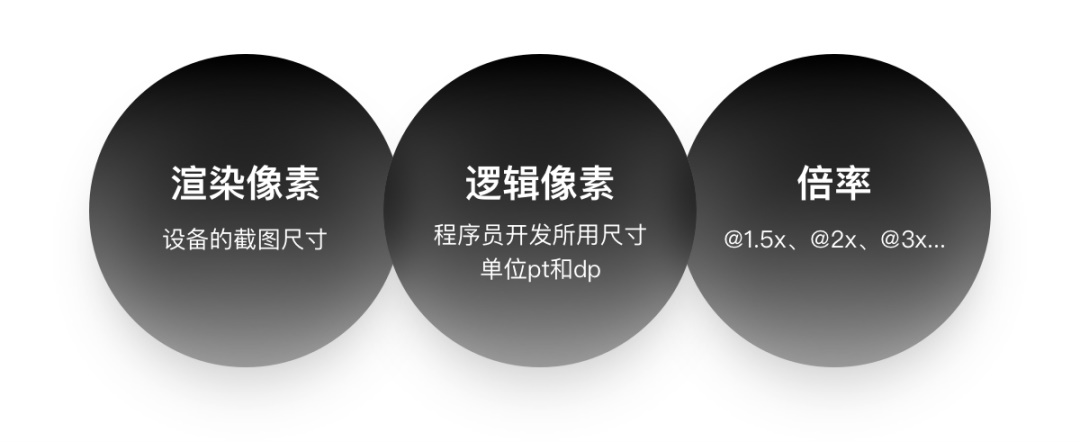

其实，在处理常见手机界面适配时，设计师只要关注以下3个基本参数：渲染像素（Pixel）、逻辑像素（Point）、 倍率（Scale）

渲染像素（Pixel）可以理解为是手机截屏时所得到的图片尺寸，单位是px；

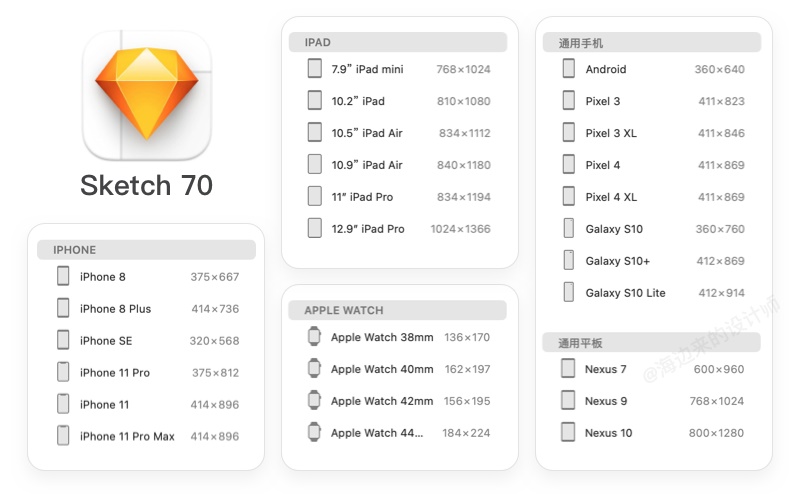

逻辑像素（Point）可以理解为是程序员在用代码绘制页面时所用的尺寸，也被叫做“1倍图尺寸”。比如Sketch中对应的机型尺寸

对应的就是手机的逻辑像素尺寸。

倍率（Scale）因为逻辑像素和渲染像素存在着一定的比例关系，这种比例通常被称为倍率，比如切图后缀的@2x、@3x对应的就是倍率的数值。

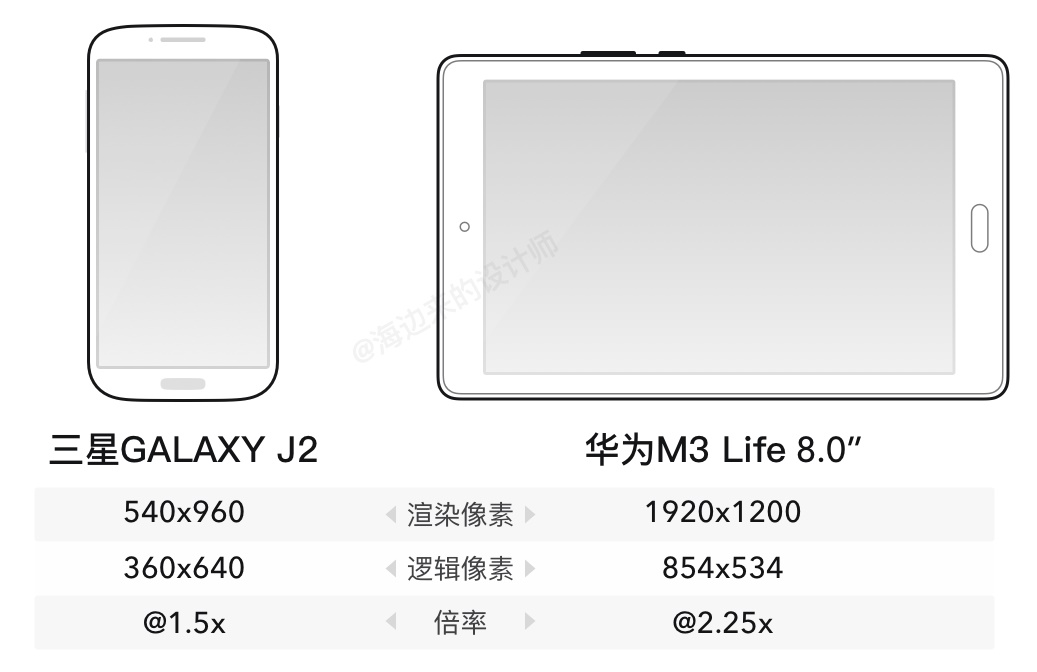

值得一提的是，倍率不一定是整数，比如三星GALAXY J2（540x960），倍率是@1.5x；

华为M3 Life 8.0''（1920x1200）的倍率则是@2.25x

两种适配

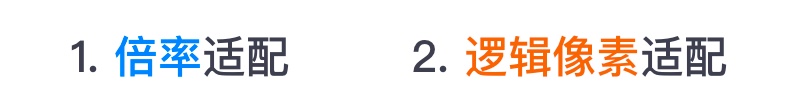

适配方式主要有两种：

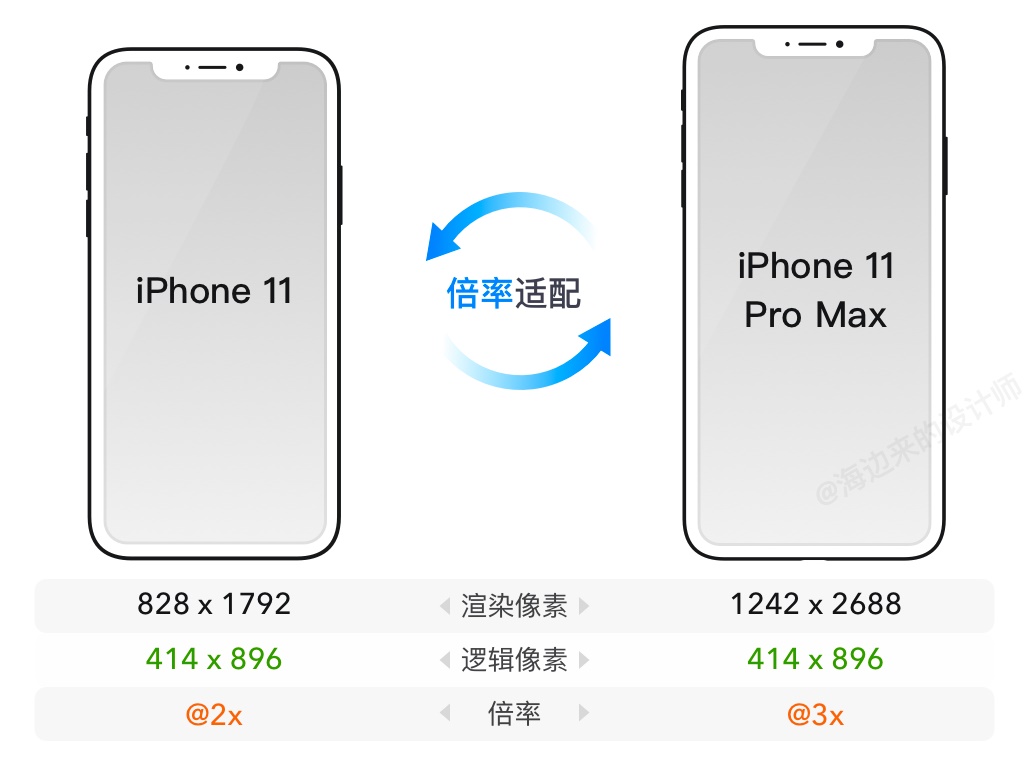

1. 倍率适配

主要应用在逻辑像素相同，但倍率不同的设备。

比如iPhone 11适配到 iPhone 11 Pro Max

两个适配的逻辑像素都是 414 x 896pt，但倍率不同，前者是@2x、后者是@3x。

2. 逻辑像素适配

这种适配方式应用在两个倍率相同，但逻辑像素不同的设备，

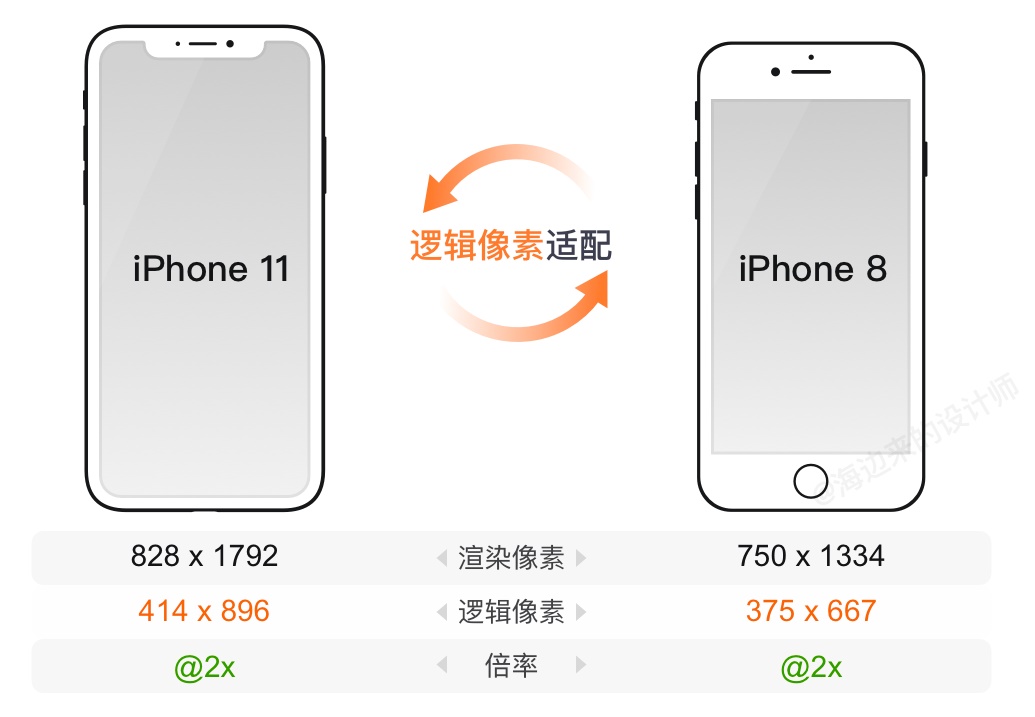

比如iPhone 11 到iPhone 8：

两个设备的倍率都是@2x，逻辑像素则分别是：414 x 896pt 和 375 x 667pt。

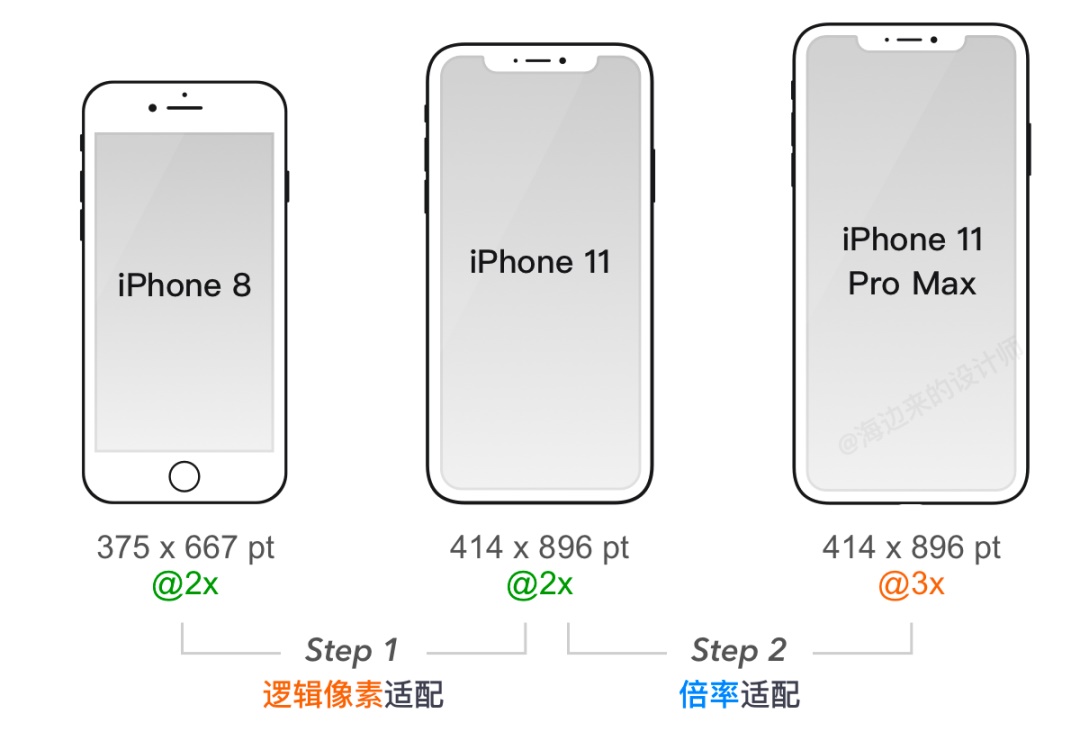

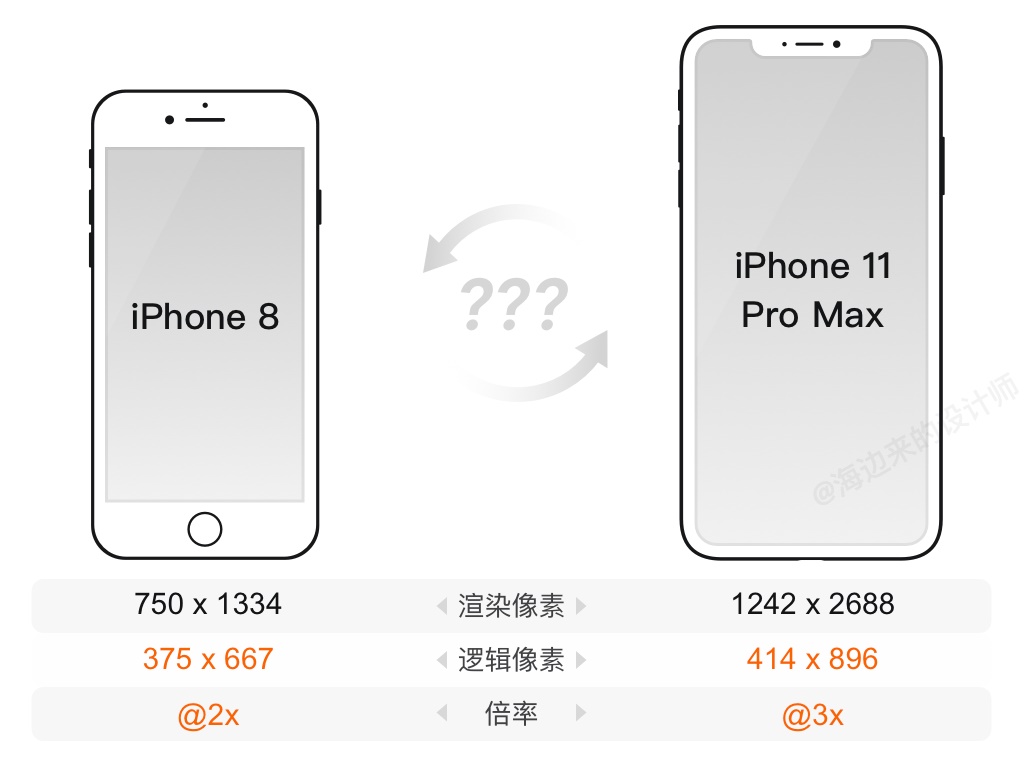

如果两个设备的倍率和逻辑像素都不相同，比如iPhone 8 到 iPhone 11 Pro Max

那通常会先进行逻辑像素适配，再进行倍率适配。

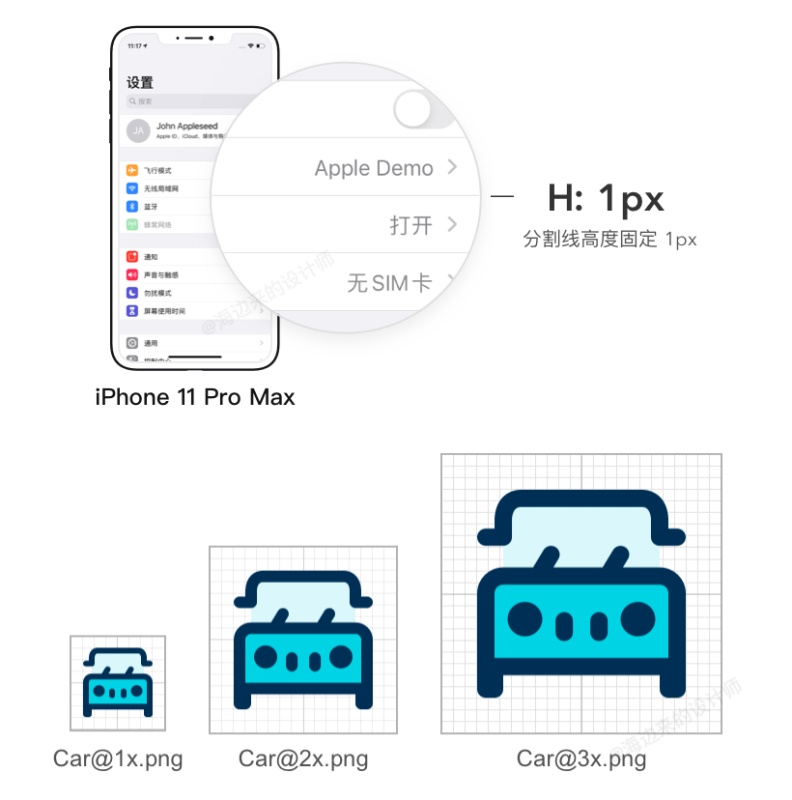

由于倍率适配相对简单，只需要考虑分割线和切图这两个因素。

因此，设计师通常说的手机适配、尺寸适配常指逻辑像素适配。

所以搞清楚iPhone有哪几种逻辑像素，就成了iPhone适配和验收的关键。

iPhone 12对设计的影响

在今年10月份发布的iPhone 12系列共有四部机型。

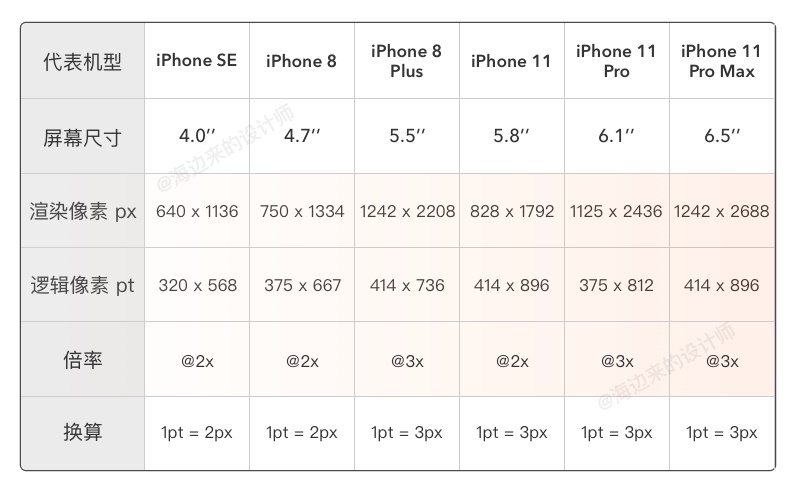

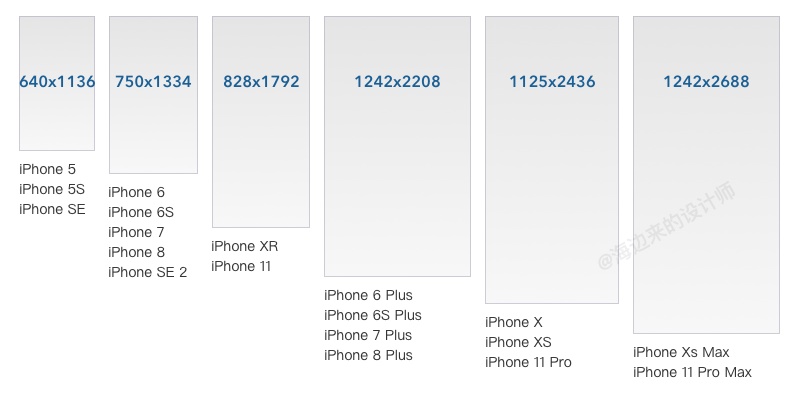

在谈新设备前，我们先简单回顾截止iPhone 11系列时，iPhone的几款主流机型及其对应的参数：

通过图表可知，在iPhone 12发布前，市面上的iPhone共有6种不同的分辨率需要完成适配。

那么iPhone 12又带来哪些变化呢？

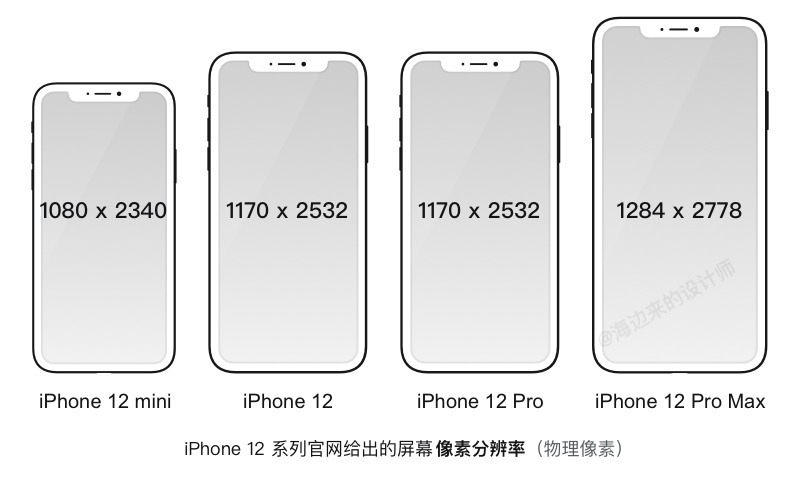

从官方给出的屏幕数据可知，四款设备的物理像素如下：

由图可知，今年iPhone共新增了3种全新的屏幕尺寸。（其中iPhone 12和iPhone 12 Pro的物理分辨率相同，故合并看待）

但在设计层面，iPhone 12系列四款手机，只为设计师增加了1170x2532、1284x2778 两种新的设计尺寸。

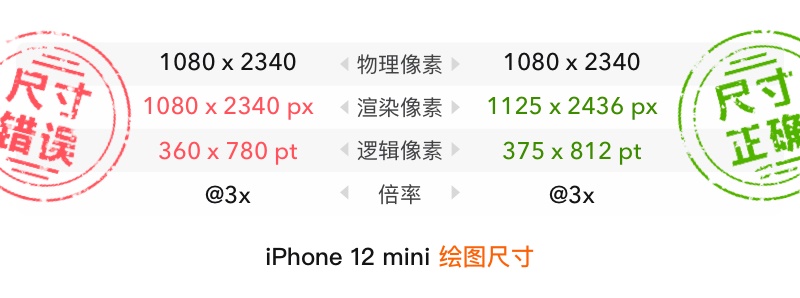

画重点：目前有一些文章，错把iPhone 12 mini的屏幕参数1080x2340当做最终的绘图尺寸，认为12 mini的逻辑像素为360x780pt 。

事实上iPhone 12 mini采用了iPhone X一样的渲染像素，即1125 x 2436px，对应的逻辑像素是375x812pt。

为了解释这个问题，得从大家比较熟悉的iPhone Plus系列手机说起。

在前文提到，手机界面适配时，设计师只要关注：渲染像素（Pixel）、逻辑像素（Point） 以及倍率（Scale）这三个基本参数。

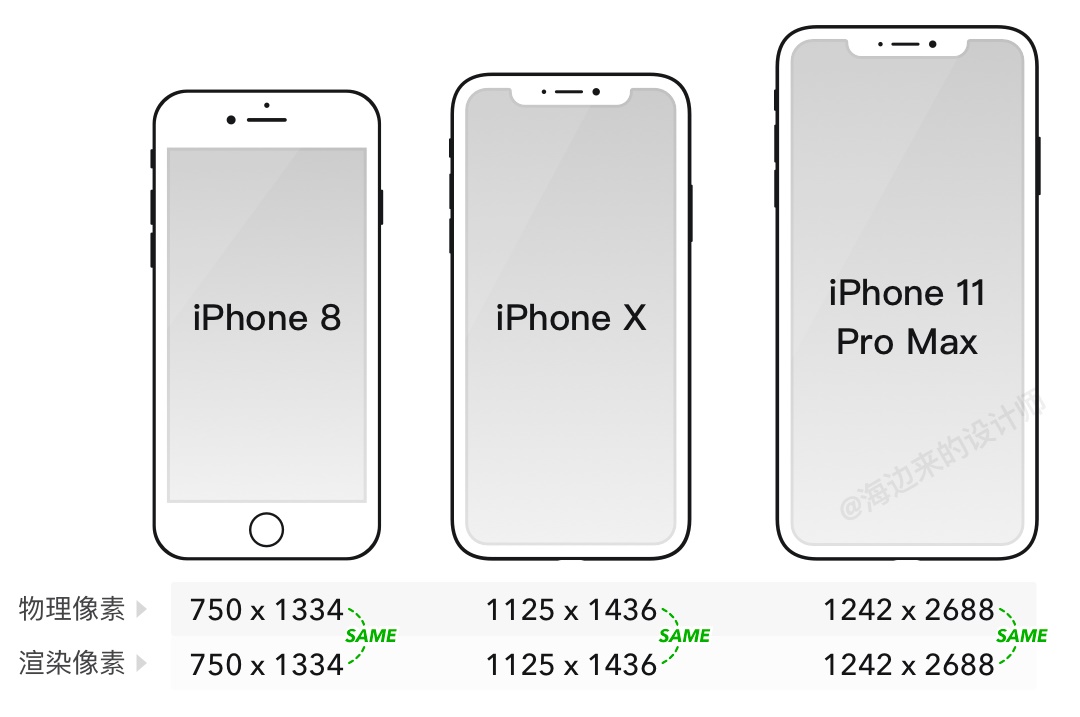

而其中的渲染像素通常会和屏幕的物理像素保持一致，比如常见iPhone 8、iPhone XS、iPhone 11 Pro都是如此。

这也导致大家很容易把物理像素和渲染像素混为一谈。

但既然说了是“通常会保持一致”，就总会有例外。

比如iPhone Plus系列，官方给出的屏幕参数（物理像素）是1080x1920，但渲染像素却是1242x2208。

所以设计师在针对Plus系列做图的时候，就得按照1242x2208进行输出。

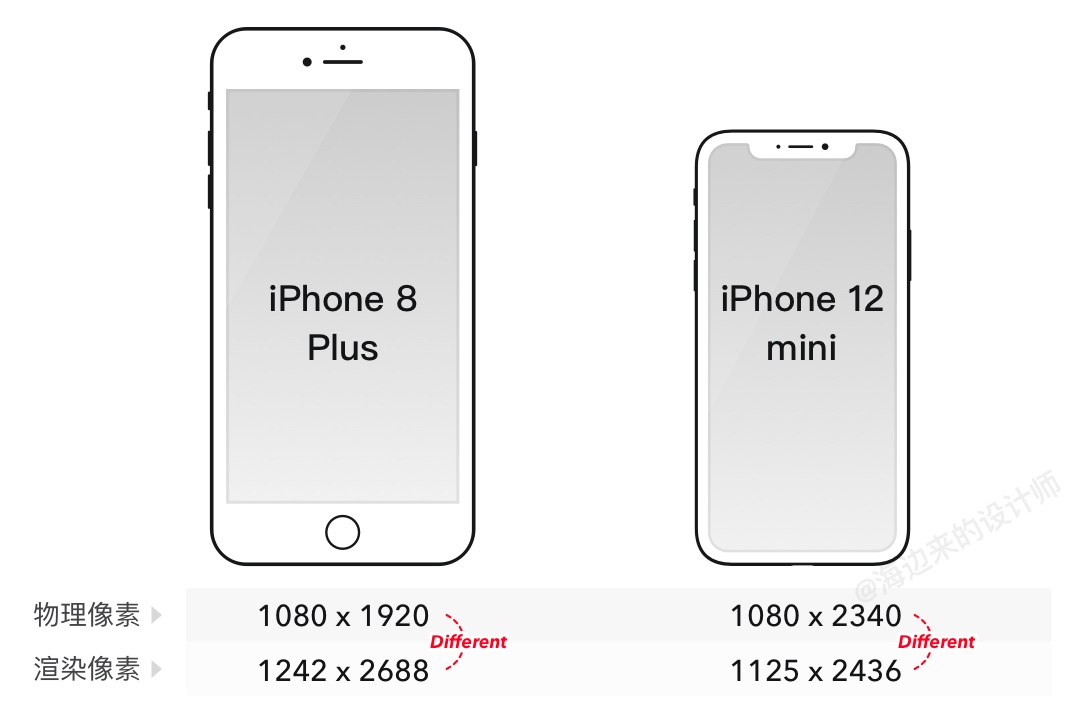

而新款iPhone 12 mini的情况和Plus系列一样：

官方给出的物理像素尺寸是1080x2340 ，但拿到设备真机后，通过测量可知12 mini采用的渲染像素是1125x2436，这和iPhone X的渲染像素保持一致。

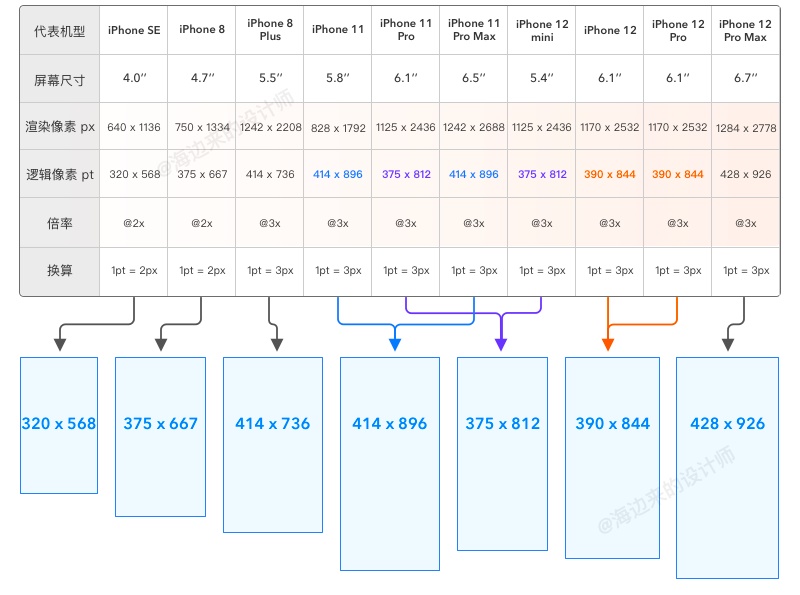

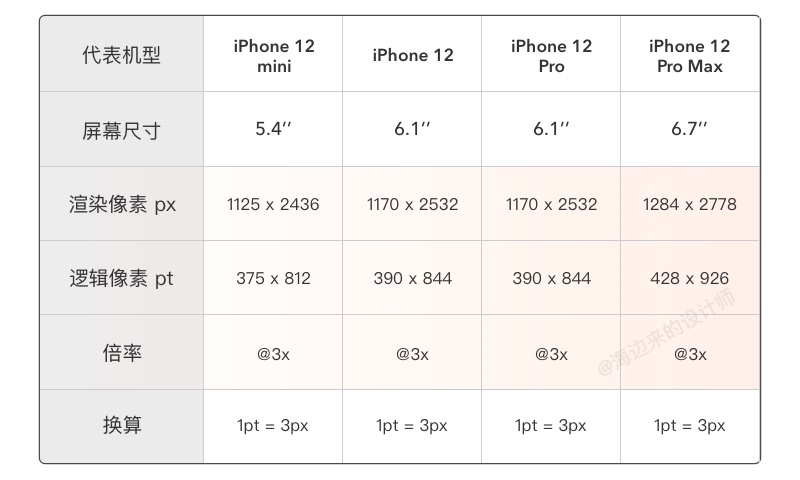

在明确这一点后，我们再看下iPhone 12系列设备的参数：

如果我们只看逻辑像素，加上iPhone 12系列，目前iPhone 共有7种尺寸。

这些尺寸都需要设计师留心，并完成相关机型的验收走查。

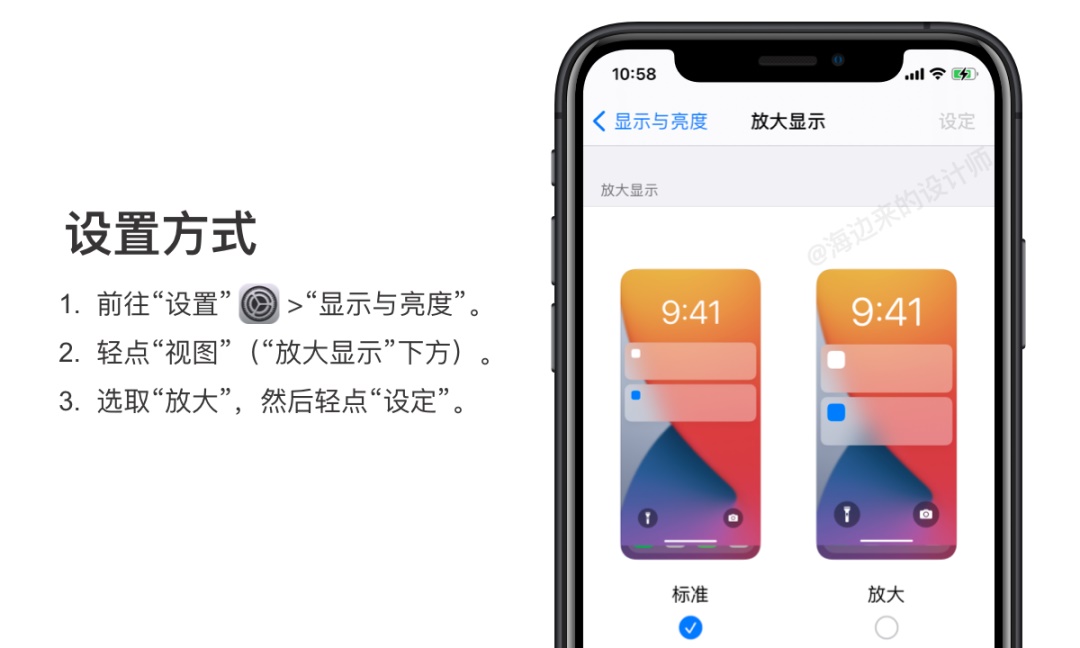

不过，到这里还没完。考虑到iPhone存在“标准”和“放大”两种模式的视图。

还需要将放大模式的尺寸考虑在内。

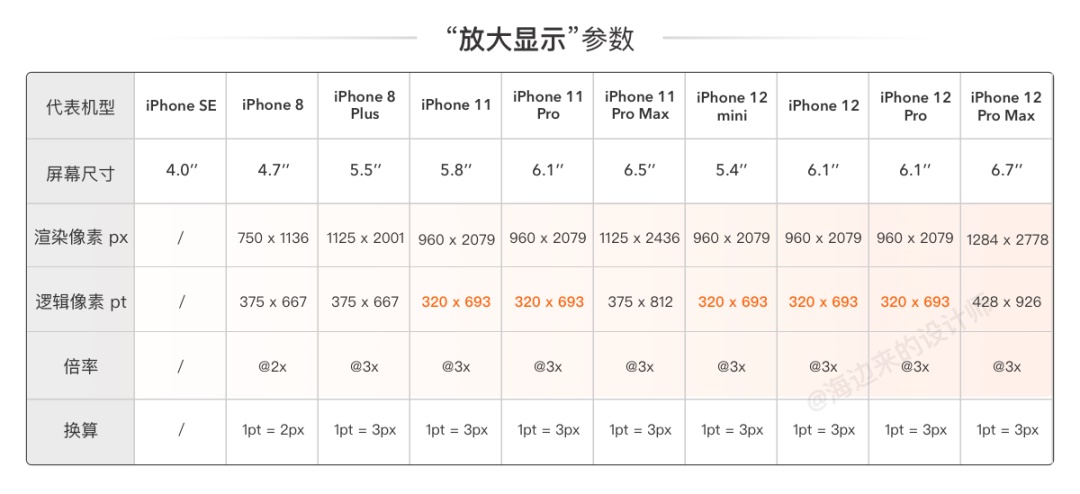

目前各个设备的放大模式对应的适配三要素分别如下：

其中320x693pt是全新的尺寸，出现在12 mini、12、12 Pro这三款设备中。

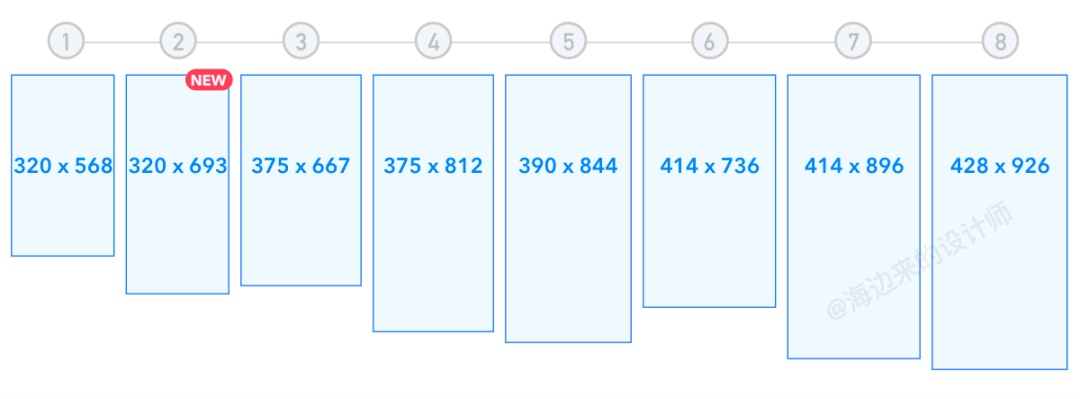

由此，在把放大模式纳入适配考量范围后，iPhone的逻辑像素共统计出8种尺寸。

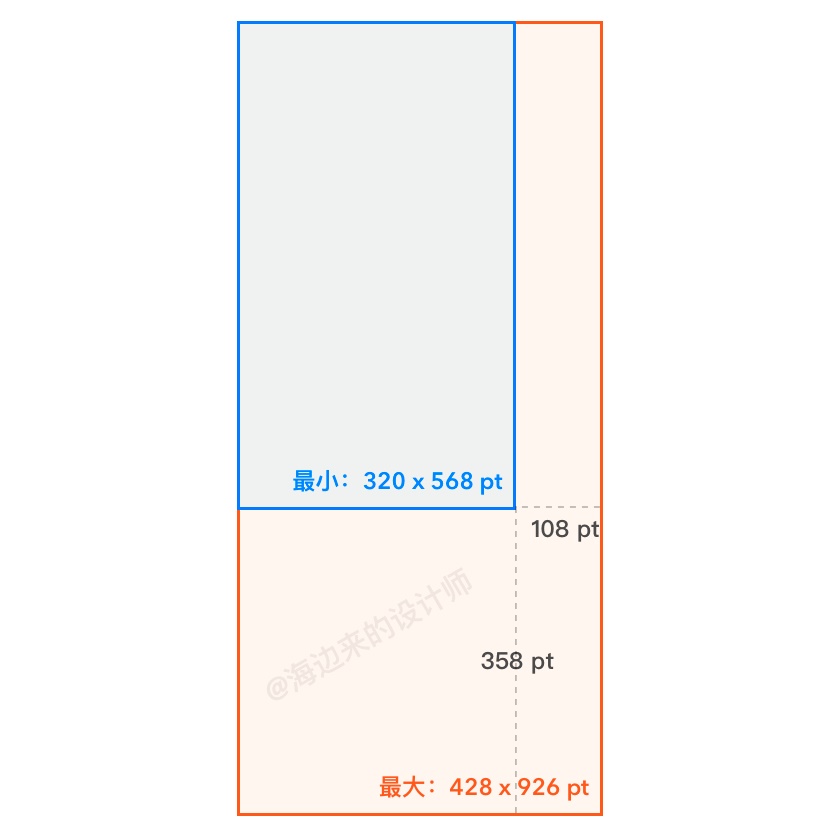

如果将其中最小尺寸和最大尺寸比较宽高的话，宽度相差了108pt、高度相差了358pt

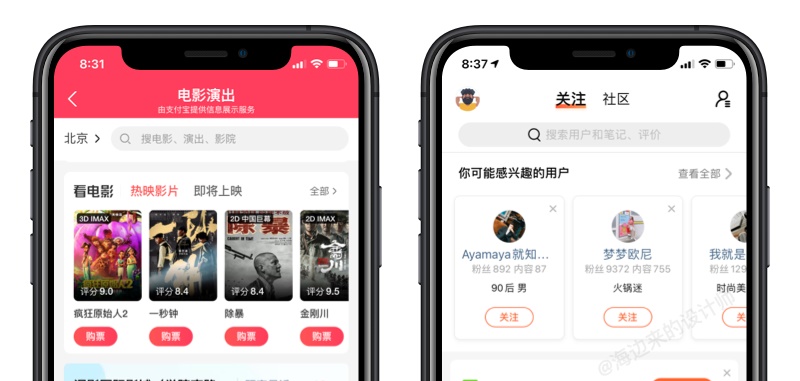

对于那些横滑需要外露一部分的页面，需要重新设计尺寸或调整局部的适配方案。

这对于一些单屏显示的页面而言，也是件麻烦事。

iPhone市场占比变化

先思考一个问题，在下面几个尺寸的iPhone中，你觉得哪一种尺寸的iPhone在市面上占比最高？

在 iPhone 12发布之前，在iPhone这几种屏幕尺寸中，你觉得哪一种iPhone的市场占有率最大？

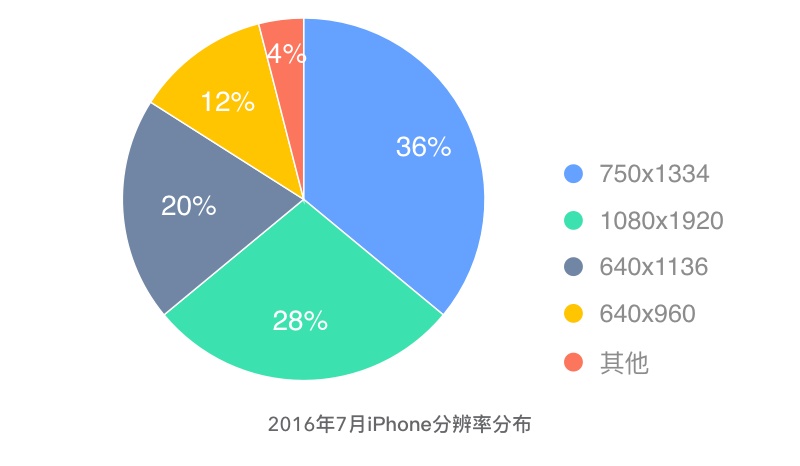

我相信绝大多数设计师，都会下意识觉得750x1334这个尺寸的机型占比最多。毕竟在过去很多年里，大家都是用这个尺寸在做图。

那实际情况究竟如何呢？

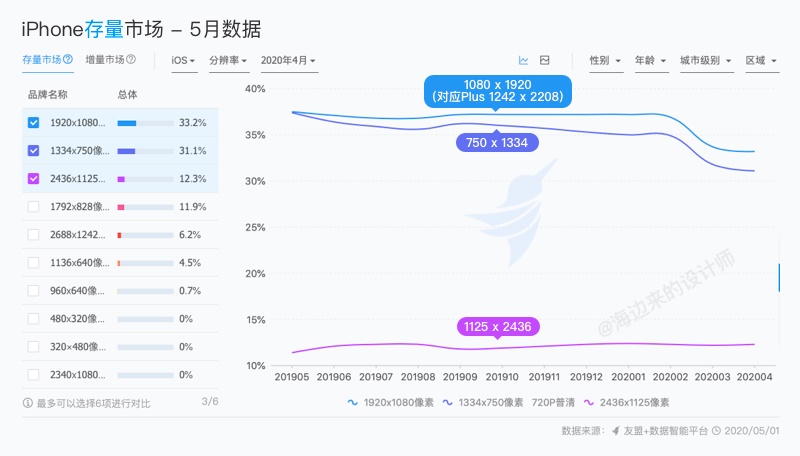

我们先看下阿里友盟今年05月01日的数据：

PS：数据公司按设备的物理分辨率进行统计，而非渲染像素。所以这里的1920x1080对应的是Plus系列手机。

今年五月，国内iPhone占比最高的机型是Plus系列。而设计师钟爱的750x1334 和 1125x2436分别排在第二和第三。

其中排在第三的1125x2436（对应@2x的设计尺寸是750x1624）和前两者的占比仍有较大的差距。

那是不是随着时间的推移，1125x2436的机型占比会逐渐增大，并逐渐占据第一呢？

如果你也有同样的想法，恐怕又得失望了。

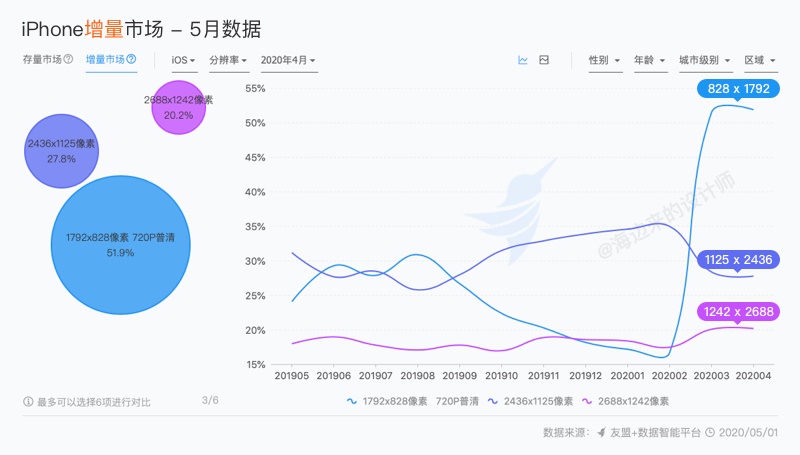

翻看5月份的iPhone增量数据，会发现一个有意思的情况：

在增量中，828x1792（对应iPhone 11）增速以51.9%遥遥领先第二名的1125x2436。

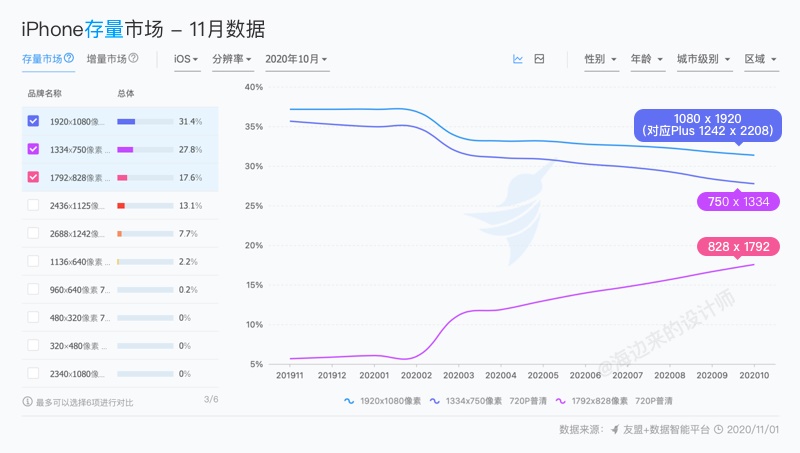

下面，看下最新的11月统计的iPhone存量数据：

828x1792已经从占比第四名上升到了第三名，

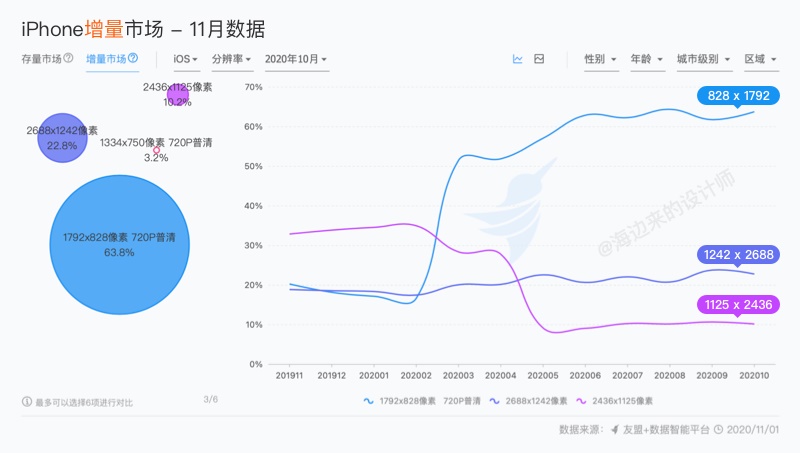

再看11月份的增量数据：

828x1792的增速不减反增，从5月份的51.9%增加到了最近的63.8%

如果不考虑最新的iPhone 12系列，828x1792有望接替Plus系列，成为市场占比最大的iPhone尺寸。

在828x1792的设备飞速增长的同时，1125x2436这个尺寸的设备增速却在不断下降。已经从5月份的27.8%降到了现在的10.2%

iPhone 设计尺寸演变

过去设计师常用的设计师尺寸是750x1334，但随着iPhone进入全面屏时代，如果再把750x1334作为设计的基准尺寸显然已经不合时宜。

而目前常用的750x1624尺寸对应的机型（对应1125x2436在@2x下的尺寸）无论在存量市场中的占比，还是增量市场中的占比都少的可怜。

而新发售的iPhone 12系列中，也只有12 mini采用了1125x2436作为渲染像素的尺寸。而其余三款，采用全新的渲染像素和逻辑像素。

很难想象1125x2436这个尺寸的设备，还能和过去的750x1334尺寸一样，成为iPhone主流的分辨率尺寸......

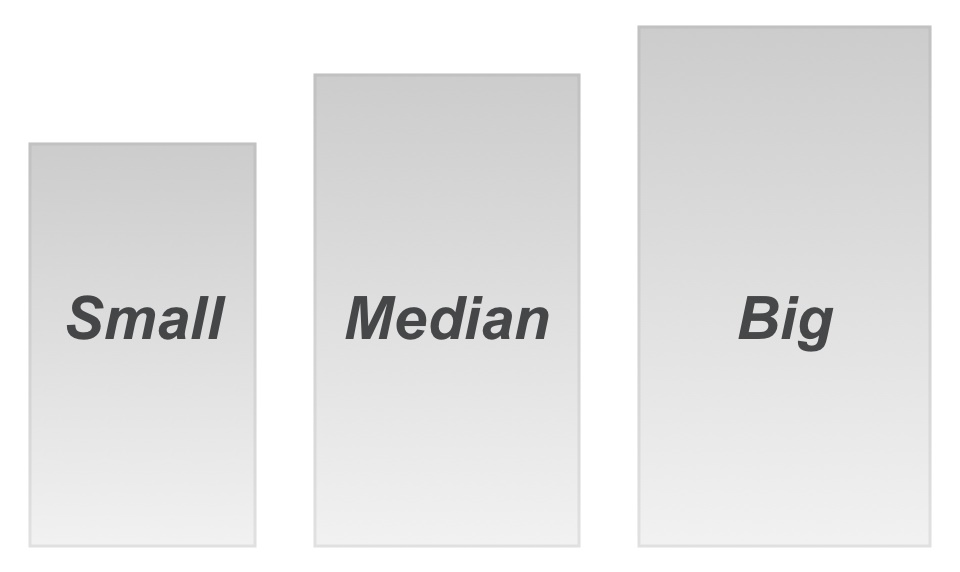

设计基准尺寸的选择，除了要看设备的占有率，还要兼顾适配的成本。比如，当有大中小三种尺寸的设备需要设计时，优选中间尺寸作为基准尺寸。

以中间尺寸为基准，无论是适配到小尺寸、还是适配到大尺寸，界面的调整幅度都是最小的，偏差不会太大。

反之，如果选择小或大作为基准，或许页面适配到中间尺寸时感觉还行，但适配到另一侧相对极端的尺寸时，则容易出问题。

新，设计基准

界面设计师所用的绘图基准尺寸并非一成不变。回看过去：

设计师用的基准尺寸已经从最初的640x960、变成640x1136、再到750x1334，以及现在的750x1624，已经变化了4次。设计师几乎每隔两年就会随着新iPhone的发布调整一次设计尺寸。如今随着iPhone 12的发布，加上750x1624对应机型在市场中占比的低迷，我们可以重新思考在iPhone众多尺寸中，哪一款更适合作为设计的基准尺寸。

这里先不考虑设计师对尺寸的惯性依赖，只思考适配兼容性和市场占有率这两方面。适配兼容性，按照“大中小”优选中间尺寸这一原则。我们可以很容易的在目前8种iPhone的尺寸（指逻辑像素）中选出位于中间的尺寸：

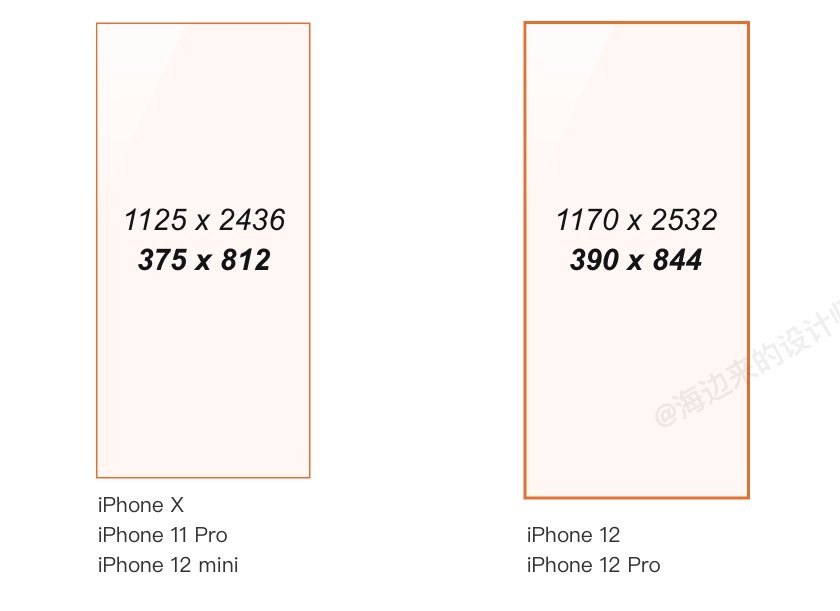

分别是 375x812pt 以及390x844pt，前者对应1125x2436px ，后者则对应1170x2532px，如果进一步将其转换成大家熟悉的@2x尺寸，则分别对应：750x1624和780x1688

在市场占有率层面，随着Apple逐渐停售之前的设备，新款iPhone的分辨率占领市场只是时间问题。而在新设备中，只有iPhone 12 mini这一款设备采用大家熟悉的1125x2436px（375x812pt，对应@2x下尺寸750x1624px）。如果按照此前的经验推算，iPhone 12（1170x2532）接替iPhone 11（828x1792）成为最热卖且占比最高的设备只是时间问题。

截止iPhone 12发布为止，显然 390x844pt （对应@2x下尺寸780x1688px）更适合作为今后的设计基准尺寸。
